Configuración avanzada ONU Huawei

Información

AdminOLT ahora permite autorizar ONU's Huawei utilizando configuraciones avanzadas, utilizando perfiles de linea (Line Profiles) previamente creadas en la OLT o simplemente al momento de autorizar y seleccionar Crear perfil génerico, AdminOLT se encargará de crear una configuración con los datos que usted seleccione.

Preguntas

¿Cuando debo utilizar este tipo configuraciones?

En ocaciones cuando se autorizán ONU's Huawei de Telmex u otras marcas en los cuales se da el problema que las video llamadas y streaming no se pueden realizar, para ello se tienen 2 posibles soluciones:

Crear la Wan IP a la ONU desde la sección WAN IP de una ONU en AdminOLT
Crear un Line Profile con Mapping mode VLAN y autorizar la ONU utilizando configuraciones avanzadas.

Solución 1

El problema de las video llamadas y streaming en las ONU's Telmex o de otras marcas se debe a que desde la interfaz de la ONU al momento de crear la WAN IP para proveer servicio de INTERNET esta no permite especificar la prioridad que será asignada al servicio. Ya que la configuración para servicio de INTERNET que realiza AdminOLT requiere que se especifique y cree la WAN IP con prioridad 0.

Si la Wan IP es creada desde el sistema esta toma la prioridad que nosotros le asignemos, resolviendo en ocaciones este problema.

Pasos para autorizar onus utilizando configuración avanzada

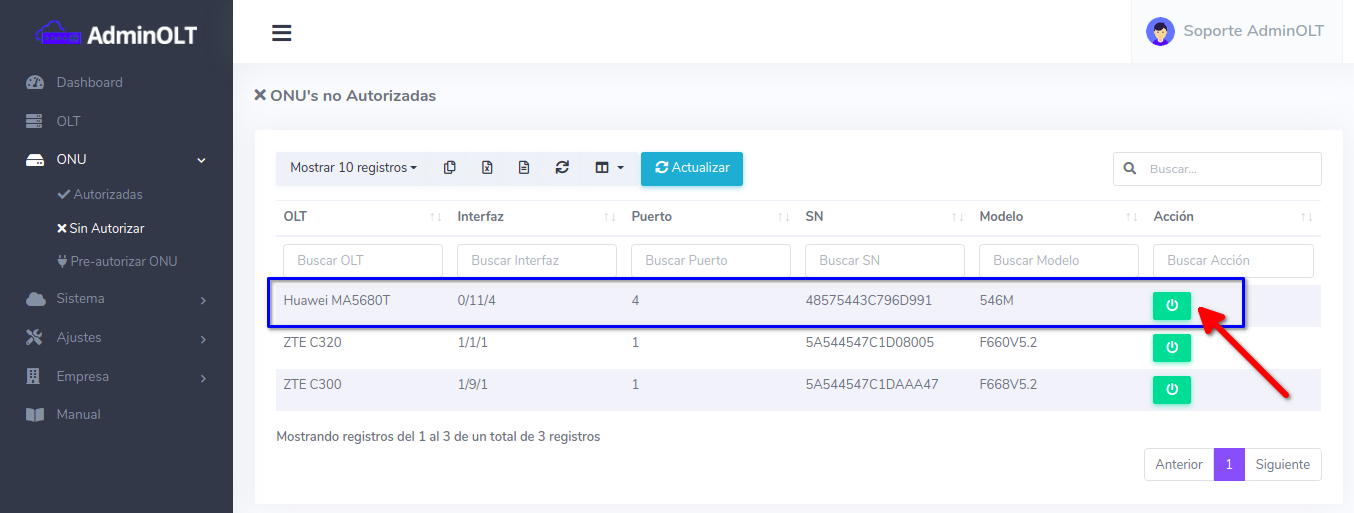

1Dirijase a la lista de ONU's no autorizadas y seleccione el que desea autorizar.

2 Habilite la opción Usar configuración avanzada

3 Seleccione el perfil de linea (Line Profile) y servicios que desea configurar

Line Profile: encontrara una lista de Line Profiles creados en AdminOLT pertenecientes a la OLT seleccionada. Adicional una opción "Crear perfil generico" que permite crear una configuración perzonalizada Line Profile, de acuerdo a los servicios y CVLAN's seleccionados.
Servicios: relacionado al Line Profile seleccionado, si se selecciona "Crear perfil generico" podrá escoger entre los diferentes tipos de servicios disponibles (INTERNET, IPTV, VOIP, NMS)

Autorizar y crear perfil generico

¿Cómo AdminOLT crea un perfil generico?

AdminOLT crea un perfil de linea (Line Profile) en bace a los datos y servicios seleccionados.
Cada servicio seleccionado corresponde a un Gemport en la configuración del Line Profile que se creará.
La CVLAN de cada servicio seleccionado se usa para la configuración del Line Profile. Modo de operación VLAN o Mapping mode VLAN.

El Line Profile creado automáticamente podrá ser encontrado en la lista de Line Profiles pertenecientes a la OLT.

El nombre de los Line Profiles creados usando la opción "Crear perfil generico" tiene la siguiente estructura, donde:

LP: Line Profile
I: INTERNET
IT: IPTV
V: VOIP
N: NMS

Cada letra del servicio abreviado que se muestra en la lista anterior, está seguidamente acompañado de la CVLAN que se utilizó para ser configurado.

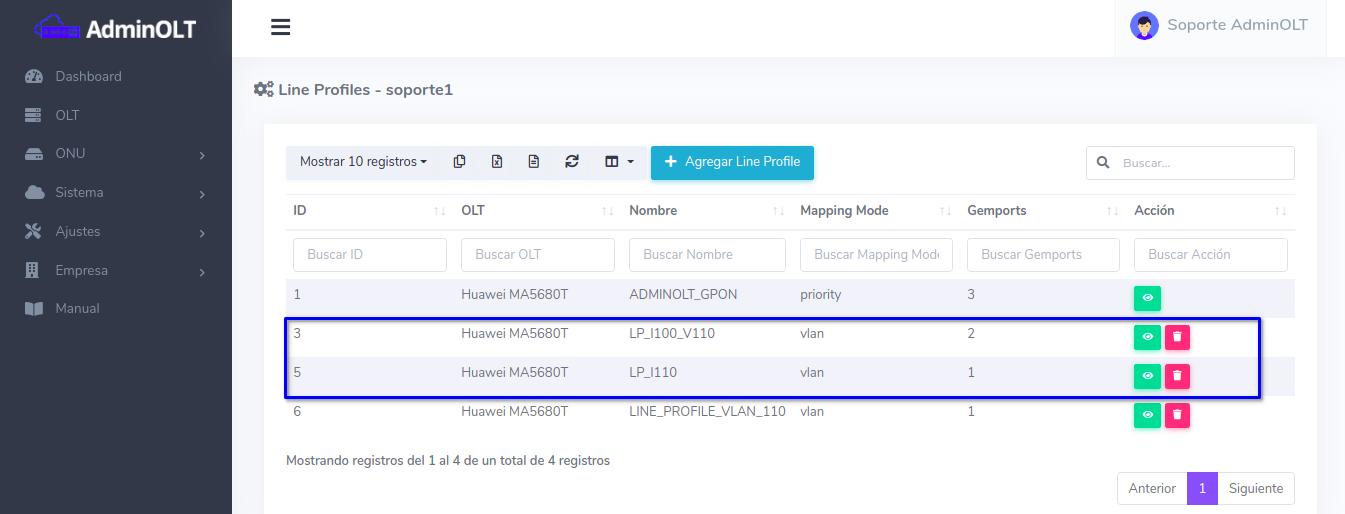

Line Profile

Podrá borrar los Line Profiles creados desde la lista que se muestra en la parte superior, con la unica condición de que esta no esté en uso o este siendo modificada manualmente desde la terminal de la OLT.

Autorizar utilizando line profile creado manualmente

3Llene los datos del formulario y confirme para autorizar la ONU

Una vez autorizada la ONU podrán ser modificados sus planes de velocidad y vlans asociados a los servicios desde la lisa de planes de velocidad.

Lista de planes de velocidad.

Formulario para Actualizar planes de velocidad y vlans a un servicio en especifico (por default es internet).

NOTAS:

Configuración avanzada

AdminOLT NO configura la OLT para que esta pueda proveer servicio IPTV o VOIP, simplemente configura las ONU's de manera que todo el flujo de datos para estos servicios sea independiente (asignando un GEMPORT y TCONT por servicio). Para que esto sea posible se debe crear un service port por servicio el cual estrictamente utiliza la VLAN (Vlan de cliente) y GEMPORT especificado en la configuración del Line Profile.

12 de Abril de 2024 a las 15:32 - Visitas: 9835
