Configuración avanzada ONU - TP-Link

AdminOLT ahora permite autorizar ONU's TP-Link utilizando configuraciones avanzadas, utilizando perfiles de línea (Line Profiles) previamente creadas en la OLT o simplemente al momento de autorizar y seleccionar Crear perfil genérico, AdminOLT se encargará de crear una configuración con los datos que usted seleccione.

Pasos para autorizar onus utilizando configuración avanzada

1Diríjase a la lista de ONU's no autorizadas y seleccioné el que desea autorizar.

2 Habilite la opción Usar configuración avanzada

3 Seleccione el perfil de línea (Line Profile) y servicios que desea configurar

  1. Line Profile: Lista de Line Profiles creados en AdminOLT pertenecientes a la OLT seleccionada. Adicional una opción "Crear perfil genérico" que permite crear una configuración personalizada Line Profile, de acuerdo a los servicios y CVLAN's seleccionados.
  2. Servicios: Relacionado con el Line Profile seleccionado, si se selecciona "Crear perfil genérico" podrá escoger entre los diferentes tipos de servicios disponibles (INTERNET, IPTV, VOIP, NMS)

¿Cómo puedo autorizar una ONU con configuración avanzada?

Autorizar y crear perfil genérico

1Autorizar ONU y seleccionar "Crear perfil genérico"

¿Cómo AdminOLT crea un perfil generico?

  1. AdminOLT crea un perfil de línea (Line Profile) con base a los datos y servicios seleccionados.
  2. Cada servicio seleccionado corresponde a un GEMPORT en la configuración del Line Profile que se creará.
  3. La CVLAN de cada servicio seleccionado se usa para la configuración del Line Profile.

2Verificar la configuración creada

El Line Profile creado automáticamente podrá ser encontrado en la lista de Line Profiles pertenecientes a la OLT.

El nombre de los Line Profiles creados usando la opción "Crear perfil genérico" tiene la siguiente estructura, donde:

  • LP: Line Profile
  • I: INTERNET
  • IT: IPTV
  • V: VOIP
  • N: NMS

Cada letra del servicio abreviado que se muestra en la lista anterior, está seguidamente acompañado de la CVLAN que se utilizó para ser configurado.

 Line Profile

Podrá borrar los Line Profiles creados desde la lista que se muestra en la parte superior, con la única condición de que esta no esté en uso o esté siendo modificada manualmente desde la terminal de la OLT.

Autorizar utilizando line profile creado manualmente

1 Agregue un nuevo Line Profile. Se tiene dudas sobre como crear esta configuración, puede consultar el siguiente enlace



2 Autorice alguna ONU TP-Link

Al autorizar la ONU habilite "Configuración Avanzada" y seleccione el Line Profile creado en el paso anterior; para después modificar tanto la CVLAN y Planes de Velocidad.

Una vez autorizada la ONU podrán modificar sus planes de velocidad y vlans asociados a los servicios desde la Lista de planes de velocidad.

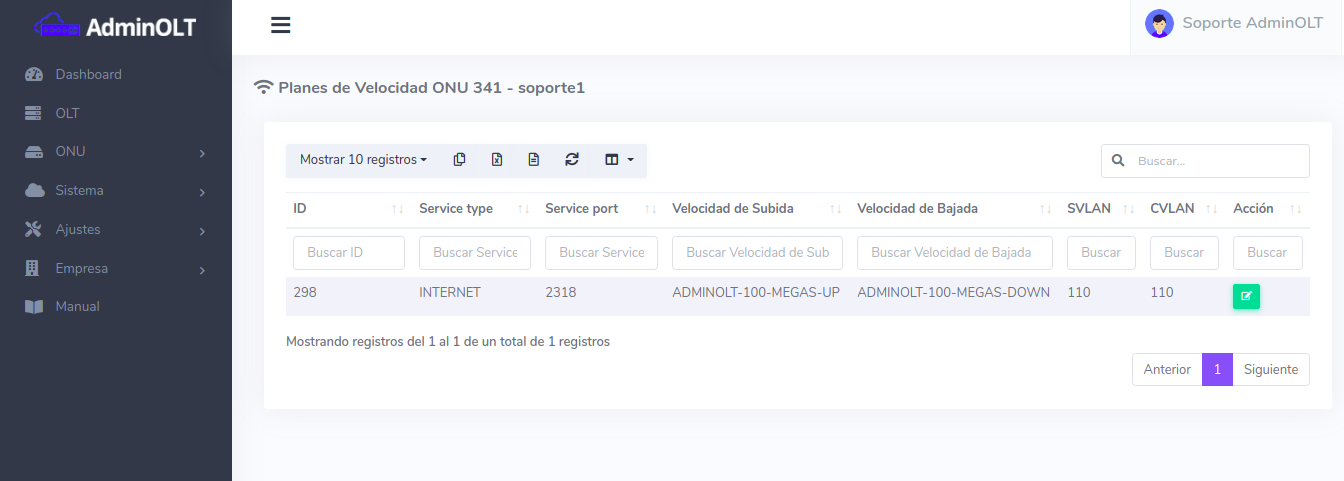

Lista de planes de velocidad.

Formulario para Actualizar planes de velocidad y VLANS a un servicio en específico (por default es internet).

NOTAS:

 Configuración avanzada

AdminOLT NO configura la OLT para que esta pueda proveer servicio IPTV o VOIP, simplemente configura las ONU's de manera que todo el flujo de datos para estos servicios sea independiente (asignando un GEMPORT y TCONT por servicio). Para que esto sea posible se debe crear un service port por servicio, el cual estrictamente utiliza la VLAN (Vlan de cliente) y GEMPORT especificado en la configuración del Line Profile.

12 de Abril de 2024 a las 15:32 - Visitas: 5465
