Crear perfiles de Linea (Line profiles)

Información

Este apartado esta diseñado para crear perfiles de linea (Line Profiles existentes o nuevos en la OLT), se recomienda que no se realicen acciones sobre esta sección a menos que se tengan conocimientos básicos en configuración de OLT's HUAWEI

AdminOLT ha integrado una caracteristica para crear configuraciones avanzadas de perfiles de linea, para que los usuarios puedan autorizar sus onus utilizando configuraciones personalizadas y no de la manera tradicional o default en las que las realiza AdminOLT.

Con esta actualización podra crear configuraciones con modos de operación VLAN, para autorizar y manejar los servicios que desea proporcionar a sus clientes. La imagen que se muestra a continuación ilustra la configuración para servicios xPlay.

Pasos para crear Line Profiles.

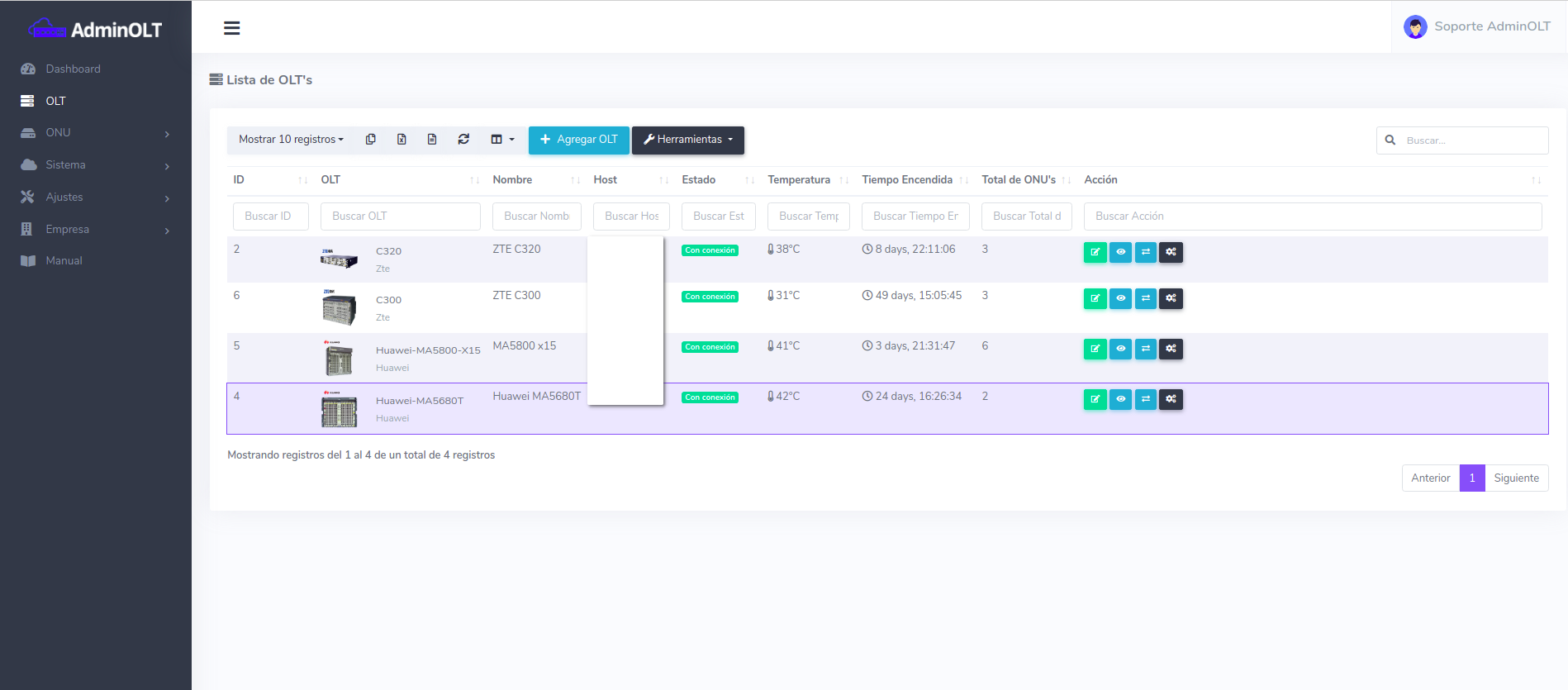

1Dirijase a la lista de OLT's y seleccione (HUAWEI) la que desea configurar.

Si cumple con lo mencionado anteriormente, despliegue el menu herramientas y seleccione la opción Line Profiles.

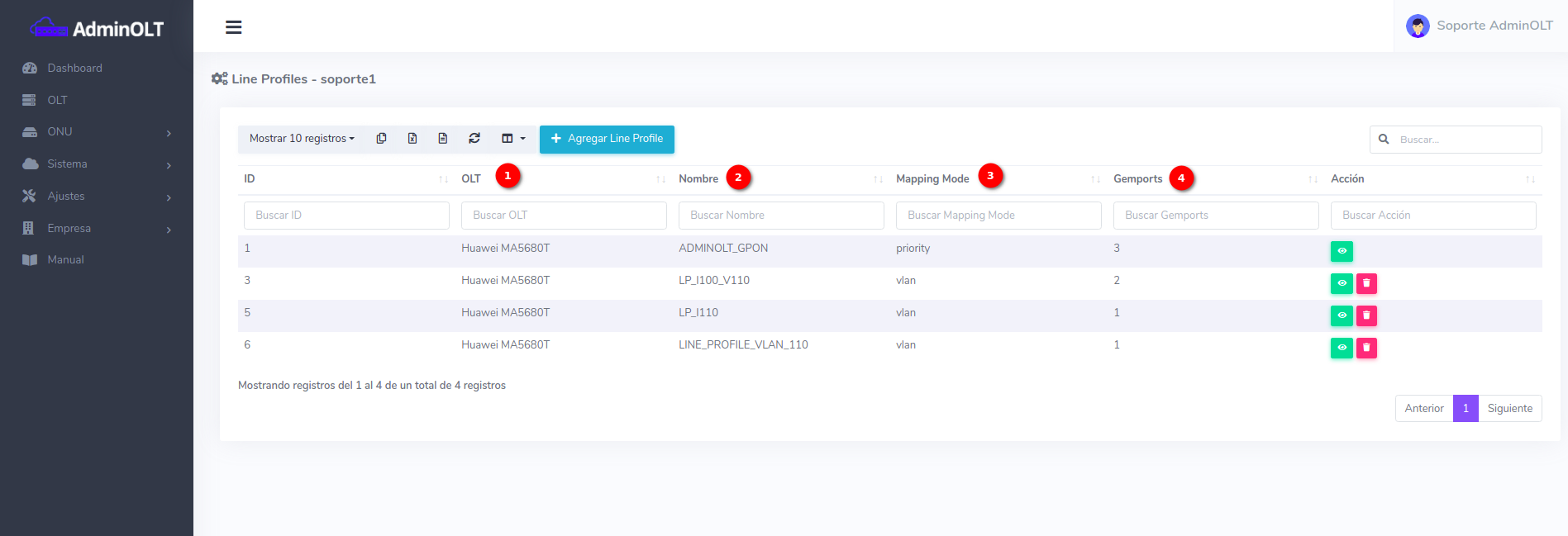

2 Seleccione Agregar Line Profile

  1. OLT: al que pertenece el Line Profile.
  2. Nombre: con el que fue creado el Line Profile, debe ser exactamente como se encuentra en la OLT.
  3. Modo de operación: la mayoria de las configuraciones de Line Profiles que encontrará en AdminOLT serán de tipo VLAN.
  4. Puertos GEM: numero de puertos GEM asociados a la configuración Line Profile.

3Llene los datos del formulario

  1. Nombre.
  2. Descripción.
  3. Modo de operación (mapping mode): default vlan.
  4. Habilitar servicio: habilitar si desea que se realicen configuraciones para este servicio.
  5. DBA: seleccione el DBA (se listarán los DBA existentes en la OLT) que desea utilizar para la configuración del servicio.
  6. Tcont: especifique el numero de Tcont que desea utilizar para la configuración del servicio (dejar valor por default para configuraciones nuevos en la OLT).
  7. Gemport: especifique el numero de Gemport que desea utilizar para la configuración del servicio (dejar valor por default para configuraciones nuevos en la OLT).
  8. VLAN: especifique la VLAN de Cliente que desea utilizar para la configuración del servicio (dejar valor por default para configuraciones nuevos en la OLT).
  9. Prioridad: especifique el numero de Prioridad que desea utilizar para la configuración del servicio.

4Confirmar los datos del formulario, esperar y validar que se ha creado correctamente

Tipos DBA

  • Tipo 1: ancho de banda fijo (servicios de alta prioridad como VOIP).
  • Tipo 2: ancho de banda asegurado (utilizado para servicios de video).
  • Tipo 3: ancho de banda asegurado, Ancho de banda máximo (utilizado para servicios de video).
  • Tipo 4: ancho de banda máximo (mejor esfuerzo, servicios de baja prioridad como Internet).
  • Tipo 5: ancho de banda fijo, Ancho de banda asegurado, Ancho de banda máximo (todos los servicios).

Prioridades

El sistema tiene ocho colas predeterminadas (0-7). La cola 7 tiene la prioridad más alta y el tráfico de esta cola debe asegurarse primero.
