Crear perfiles de Linea (Line profiles) - TP-Link

 Información

Este apartado está diseñado para crear perfiles de línea (Line Profiles existentes o nuevos en la OLT), se recomienda que no se realicen acciones sobre esta sección a menos que se tengan conocimientos básicos en configuración de OLT's TPLINK

AdminOLT ha integrado una característica para crear configuraciones avanzadas de perfiles de línea, para que los usuarios puedan autorizar sus onus utilizando configuraciones personalizadas y no de la manera predeterminada realizada por AdminOLT.

Con esta actualización podrá crear configuraciones con modos de operación VLAN o Prioridad, para autorizar y manejar los servicios que desea proporcionar a sus clientes. La imagen que se muestra a continuación ilustra la configuración para servicios xPlay.

Pasos para crear Line Profiles.

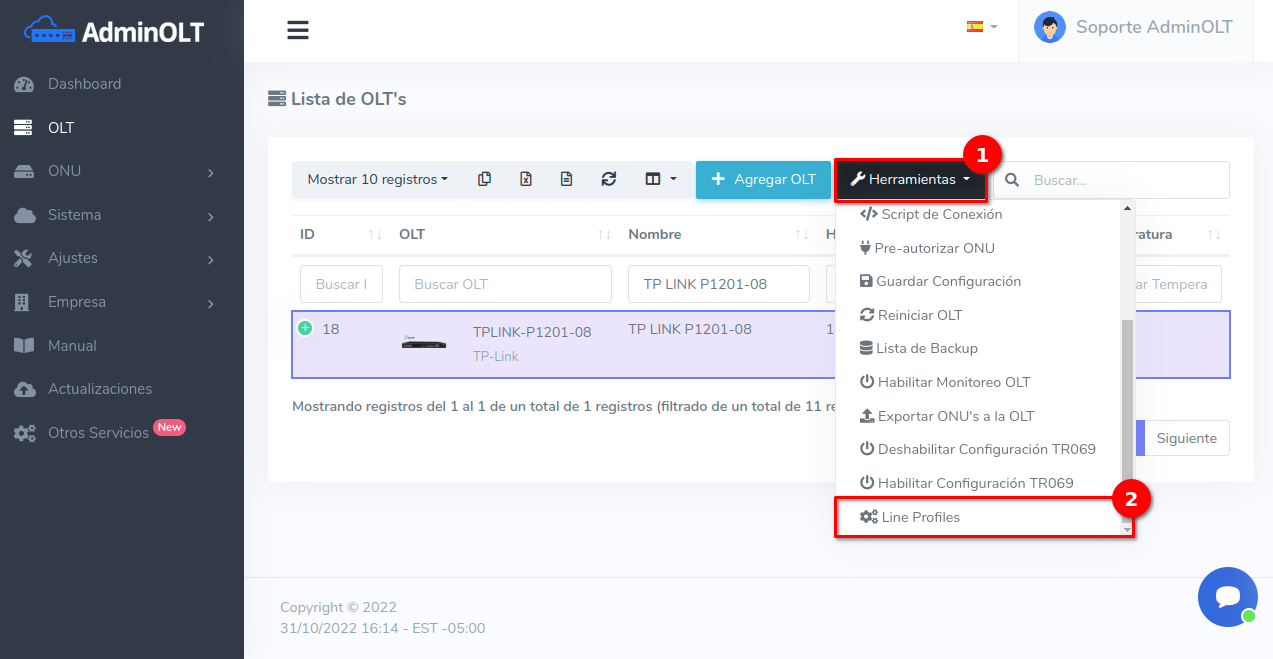

1Diríjase a la lista de OLT's y seleccioné la OLT (TP-Link) que desea configurar.

Si cumple con lo mencionado anteriormente, despliegue el menú herramientas y seleccione la opción Line Profiles.

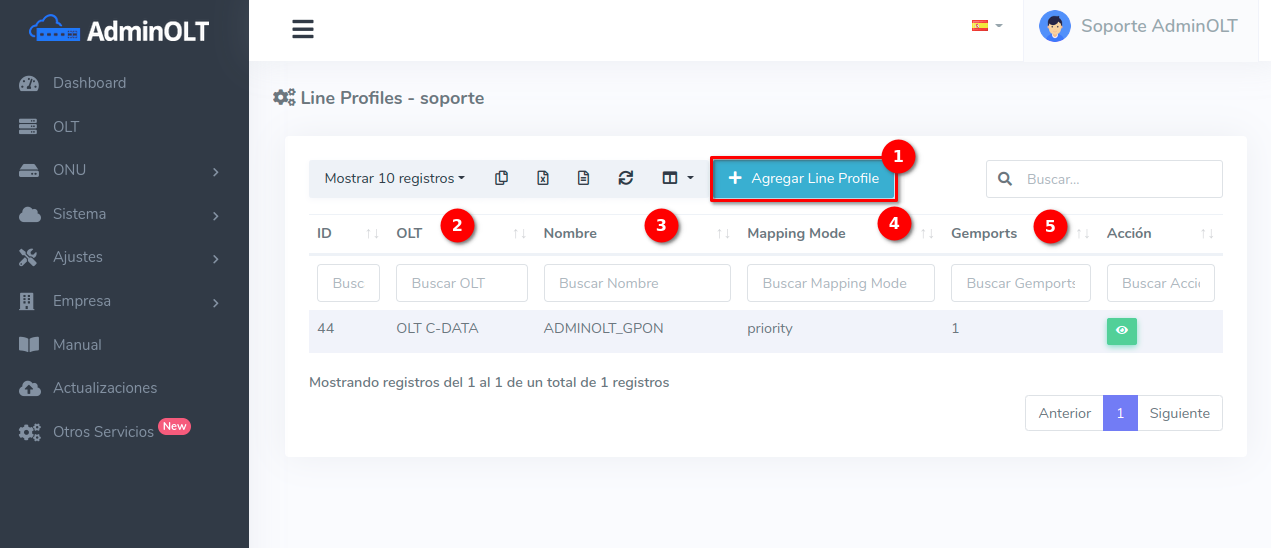

2 Seleccione Agregar Line Profile

  1. Boton para agregar un Line Profile
  2. OLT: La OLT a la que pertenece el Line Profile.
  3. Nombre: El nombre con el que fue creado el Line Profile, debe ser exactamente como se encuentra en la OLT.
  4. Modo de operación: La mayoría de las configuraciones de Line Profiles que encontrará en AdminOLT serán de tipo VLAN.
  5. Puertos GEM: El número de puertos GEM asociados a la configuración Line Profile.

3Complete los datos del formulario

  1. Nombre: El nombre que llevara el Line Profile al crearse.
  2. Descripción: Puede agregar una descripción en caso de ser necesario.
  3. Modo de operación (mapping mode): VLAN o Prioridad.
  4. Habilitar servicio: Habilitar si desea que se realicen configuraciones para este servicio.
  5. Configuración de Servicios:
  • DBA: Seleccione el DBA (se listarán los DBA existentes en la OLT) que desea utilizar para la configuración del servicio.
  • Tcont: Especifique el número de TCONT que desea utilizar para la configuración del servicio (se recomienda usar el valor por default al momento de crear configuraciones nuevas en la OLT).
  • Gemport: Especifique el número de GEMPORT que desea utilizar para la configuración del servicio (se recomienda usar el valor por default al momento de crear configuraciones nuevas en la OLT).
  • VLAN: Especifique la VLAN de Cliente que desea utilizar para la configuración del servicio (se recomienda usar el valor por default al momento de crear configuraciones nuevas en la OLT).
  • Prioridad: Especifique el número de Prioridad que desea utilizar para la configuración del servicio.

4Confirmar los datos del formulario, esperar y validar que se ha creado correctamente

 Tipos DBA

  • Tipo 1: Ancho de banda fijo (servicios de alta prioridad como VOIP).
  • Tipo 2: Ancho de banda asegurado (utilizado para servicios de video).
  • Tipo 3: Ancho de banda asegurado o Ancho de banda máximo (utilizado para servicios de video).
  • Tipo 4: Ancho de banda máximo (mejor esfuerzo, servicios de baja prioridad como Internet).
  • Tipo 5: Ancho de banda fijo + Ancho de banda asegurado + Ancho de banda máximo

 Prioridades

El sistema tiene ocho colas predeterminadas (0-7). La cola 7 tiene la prioridad más alta y el tráfico de esta cola debe asegurarse primero.
